点击图片查看原图

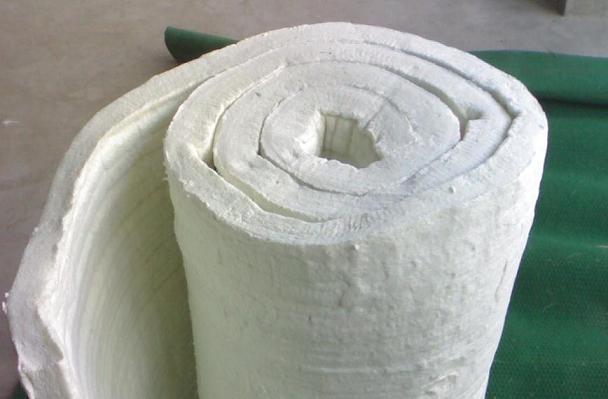

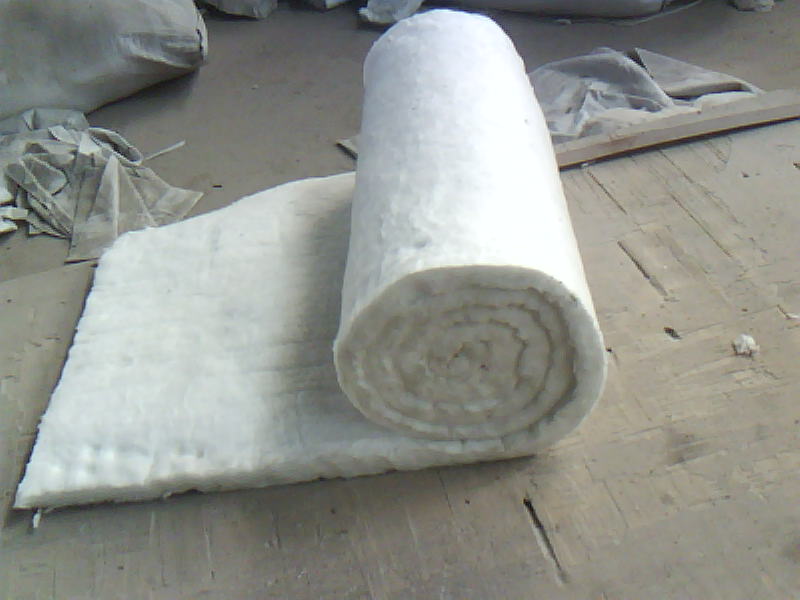

廊坊欧文斯硅酸铝针刺毡lfows-301
由含有一定比例粘接剂的硅酸毡坯送入卷管机卷管，经固化后含形成的定型硅酸铝纤维管壳，异性制品由含有粘接剂的硅酸铝毡坯放入固定成型。
廊坊欧文斯硅酸铝针刺毡lfows-301owsfhb-801产品特性：
· 低导热率、低热容量。
· 优良的抗震性及热稳定性。
· 优良的机加工性能。
· 施工更方便,更快捷。
廊坊欧文斯硅酸铝针刺毡lfows-301应用范围：
广泛应用于电厂、化工、焦炼、船舶、供热等热力管道的保温绝热。
硅酸铝针刺毯具有容重轻，热熔小，导热系数低，抗热性能和机械振动性能优异等特点。
廊坊欧文斯硅酸铝针刺毡lfows-301组织结构方面：
1 气孔率 该材料具有气孔率高，分布均匀，一般情况下气体空隙的存在时各类材料发挥保温作用的必要条件，保温材料的导热系数大小取决于气孔的多少、气孔的尺寸、形状结构及分布。分布均匀和呈封闭状微球型孔愈多的导热系数越低。
2纤维直径
廊坊欧文斯硅酸铝针刺毡lfows-301直径1-4微米，呈交织状均匀分布，无需粘接剂货少量粘接剂，保温材料从热面到冷面的传热包括传导，对流和辐射三种形式，因热导随材料的密度的加大而增加，要求纤维本身容重轻，在容重不变的情况下，用减少纤维直径来达到减小纤维间的接触面积，增加串联解除数目而加大热阻，从而降低材料的导热系数。
3 容重及渣球含量
疏松而轻的硅酸铝棉制品最低达到96kg/m3左右，渣球含量低于4%
理化性能方面
PH值
廊坊欧文斯硅酸铝针刺毡lfows-301的PH值为6.5-7，基本呈中性，无可溶性氢化物，不含对设备和管道表面造成腐蚀，主要成分为SIO2占50.6% Al2O4占47.2%，不会对环境产生污染，具有良好的化学稳定性
廊坊欧文斯硅酸铝针刺毡lfows-301最高使用温度
硅酸铝制品有四种规格 普通型1050度 高纯型1100度 高铝型1200度 高温型1250度
使用性能方面
硅酸铝制品线变化为1150℃x6h时
线变化≦2.4% （200-400）℃x6h时
线变化≦0.2%
线变化是指保温材料在高温下产生的析晶、熔缩、破坏了材料的多孔结构而发生性能的变化，一般保温材料的线变化是该材料的5-10倍。
廊坊欧文斯硅酸铝针刺毡lfows-301导热系数
硅酸铝制品具有良好的导热系数 在200℃时为0.03，400℃为0.06, 600℃为0.09, 800℃为0.1
廊坊欧文斯硅酸铝针刺毡lfows-301保温层厚度的确定设备及管道的保温其主要目的是减少热损失，以及能耗，保温层的厚度和投资的大小与节能的效果密切相关，根据周围的空气温度为25℃时，保温结构外表温度不用改超过50℃的原则，国家对不同的管道与设备分别规定外表计算温度。所使用的材料导热系数和保温层外表面到周围空气的散热系数可以计算出所需保温层的厚度
本产品网址：http://www.owsfhb.com
