HW2181 Training
产品简介

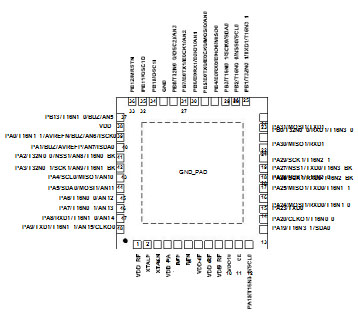

1. HW2181是一款高集成度的2.4GHz ISM频段无线SOC芯片，采用QFN48封装。可应用于无线航模、智能家居、以及其它无线数据传输和远程控制等领域。片上集成高性能、低功耗的RF收发器和32位MCU。
2. 采用48MHz ARM Cortex-M0 32位MCU，具备36KB的Flash程序存储空间和8K字节SRAM存储空间
3. RF收发器发射功率最大可以到8dBm，接收灵敏度可达到-96dBm@250Kbps、-91dBm@1Mbps。
RF收发器主要特征
1. 使用国际通用的2.4GHz ISM工作频段
2. 支持GFSK调制方式
3. 支持2.0V~3.6V电源
4. 接收机灵敏度(0.1%BER)：Ø -91dBm@1Mbps
5. 支持250Kbps/1Mbps两种数据速率
6. 发送数据包格式可选，数据包长度可调Ø -96dBm@250Kbps
7. 支持自动应答功能(ACK)，支持ACK带PAYLOAD功能
8. 支持发射机输出功率手动(自动)控制：-35dBm ~ +8dBm
9. 支持自动重传功能(ART)
10. 发射机输出功率在0dBm时，芯片功耗芯片功耗约为19mA
11. 支持自动频率控制(AFC)
12. 接收机工作时，芯片功耗约为22mA
13. POWER DOWN模式下电流约为1.5uA
14. SLEEP模式电流约为15uA
15. 支持自动增益控制(AGC)
16. 支持数字RSSI测量
17. 支持曼切斯特、8bit/10bit线性等编码
18. 两级收发FIFO，每级64bytes
19. 两级ACKFIFO，每级32bytes
20. 支持4 PIPE多逻辑通道传输
21. 支持4线SPI接口，最高时钟频率8MHz
22. IDLE模式电流小于2.0mA
23. 支持12/16/20MHz（+/-60ppm）石英晶体振荡器
24. 工作温度范围：-40 ~ 85℃
MCU主要特征
1. ARM Cortex-M0 32位嵌入式处理器内核
2. 36K字节FLASH存储器
3. 内嵌上电复位电路POR
4.内嵌掉电复位电路BOR
5.支持外部复位
6.内部4MHz或16MHz RC振荡器（HRC）可配置为系统时钟源
7. 8K字节SRAM存储
8. 本芯片最多支持41个端口，外部可用35个端口
9. 4路16位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能(每路定时器可提供2路PWM)
10. 支持PLL倍频，时钟源可选择，最大可倍频至48MHz
11. 支持硬件看门狗
12. 低功耗特性 待机电流：5uA
13. 1路32位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能(每路定时器可提供2路PWM)
14. 支持2.0V~3.6V电源
15. 支持编程代码加密保护
16. 支持2路UART通信接口UART0，UART1
17. 支持1路EUART通信接口EUART0
18. 支持1路通信接口I2C0
19. 支持2路通信接口SPI0，SPI1（其中SPI0用于内部无线芯片互连，不对外提供）
20. ADC模拟数字转换器支持12位分辨率
应用领域
智能电机控制
四轴飞行器
智能家居
无线航模
遥控童车/玩具
其他无线传输
