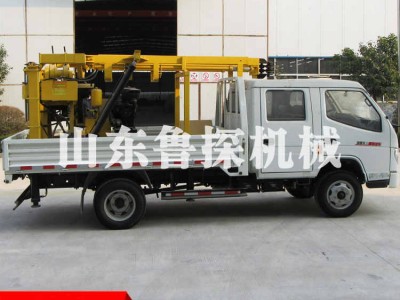

一、XYC-200车载式勘探钻机主要特点
1、 XYC-200车载钻机为多功能液压车载立轴回转式钻机
2、 汽车底盘采用唐骏金利卡汽车底盘，钻机传动系统及卷扬，泥浆泵等重要附件安装在此底盘上，布局合理紧凑，操作简便
3、 配置BW-160型泥浆泵，压力高，流量大，保证钻进深度及钻孔口径
4、 钻机自配移动装置，可以实现钻机主机的自身前后移动，便于井口操作
5、 钻机塔架液压起落式自动伸缩钻塔，操作安全方便。
二、XYC-200车载式勘探钻机适应范围
地质普查勘探，道路及高层建筑物基础勘探，以及各种混凝土结构检查孔，江河堤坝，路基灌浆孔钻孔和直接灌浆，民用水井及地温中央空调等。
三、XYC-200车载式勘探钻机技术参数
|
技术参数 |
|||
|
钻孔深度（m） |
30-200 |
||
|
钻孔直径（mm） |
300-75 |
||
|
钻孔倾角（°） |
90-75 |
||
|
立轴转速（r/min） |
64、128、287、557 |
||
|
立轴行程（mm） |
450 |
||
|
主卷扬提升能力（单绳）（Kg） |
1600 |
||
|
主卷扬容绳量（m） |
35 |
||
|
卷筒提升速度（r/s） |
17、35、75、151 |
||
|
钢丝绳直径（mm） |
12.5 |
||
|
塔高（mm） |
7000 |
||
|
钻塔有效高度（mm） |
6500 |
||
|
主动钻杆(mm) |
59*53 |
||
|
钻杆（mm） |
42、50、60 |
||
|
钻机重量（kg） |
1150 |
||
|
发动机 |
型号 |
ZS1115柴油发动机 |
|
|
额定功率 |
14.7kw/2200rpm |
||
|
BW-160型泥浆泵 |
额定流量（L/min） |
160 |
|
|
额定压力（Mpa） |
1.3 |
||
|
驱动功率（kw) |
5.15 |
||
|
主机重量（kg） |
190 |
||
|
外形尺寸（mm） |
1110*725*965 |
||
|
汽车底盘 |
型号 |
唐骏 95马力 3.3米双排栏板轻卡 |
|
|
驱动形式 |
4×2 |
||
|
发动机 |
型号 |
全柴 4B2-95C40 |
|
|
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
||
|
额定功率(KW) |
70 |
||
|
转速(r/min) |
3200 |
||
