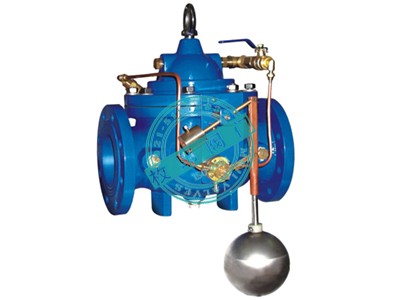

名 称：定水位阀
型 号：W100D
口 径：40-600
压 力：1.0-2.5Mpa
材 质：铸钢、铸铁
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见：http://www.famen163.com/productintro/3656.htm
| W100D铸铁碳钢定水位阀部件材质： |
| 阀体 | 灰铸铁/球墨铸铁/铸钢/不锈钢 | 阀盖 | 灰铸铁/球墨铸铁/铸钢/不锈钢 |
| 弹簧 | 弹簧钢/不锈钢 | 阀杆 | 2Cr13 |
| 膜片 | 尼龙强化橡胶/三元乙丙尼龙强化橡胶 | 阀座 | 铜合金/不锈钢 |
| 阀盘 | 灰铸铁/球墨铸铁/铸钢/不锈钢/铜 | 膜片压板 | 灰铸铁/球墨铸铁/铸钢/不锈钢 |
| O型密封圈 | 橡胶/三元乙丙橡胶 | O型圈压板 | 灰铸铁/球墨铸铁/铸钢/不锈钢 |
| W100D铸铁碳钢定水位阀技术参数： |
| 公称通径 | DN40-DN600 | ||
| 公称压力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 适用温度 | 0℃~80℃ | ||
| 壳体试验压力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封试验压力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 最低动作压力 | P1≥0.07MPa | ||
| 结构长度标准 | Q/BYL-2002 | ||
| 法兰长度标准 | GB/T 17241.6 | ||
| 试验压力标准 | GB/T 13927；AP1598 | ||
| W100D铸铁碳钢定水位阀外形尺寸： |
| DN | L | A1 | A | H1 | H | F |
| 40 | 200 | 265 | 210 | 225 | 85 | 170 |
| 50 | 203 | 265 | 210 | 225 | 85 | 170 |
| 65 | 213 | 310 | 215 | 230 | 90 | 180 |
| 80 | 241 | 350 | 245 | 245 | 105 | 210 |
| 100 | 272 | 460 | 305 | 285 | 138 | 275 |
| 125 | 300 | 520 | 365 | 295 | 155 | 310 |
更多水力控制阀产品资讯：http://www.famen163.com/bigclasspage/823bigclass.htmm
| W100D铸铁碳钢定水位阀性能特点： |
