倒吊桶式疏水阀,钟形浮子式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。
倒吊桶式蒸汽疏水阀的优点
1、倒吊桶式疏水阀可抵抗高压、耐水锤。加装进口加止回阀后，可用于过热蒸汽系统。
2、失效模式通常为常开，需要这种特点的应用比较安全，例如汽轮机疏水。

疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。根据蒸汽疏水阀工作原理的不同。
蒸汽疏水阀可化为以下三种类型：
机械型：依靠蒸汽疏水阀内凝结水液卫高度的变化而动作，包括：
浮球式：浮子为封闭的空心球体
敞口向上浮子式：浮子为开口向上的桶型
敞口向下浮子式：浮子为开口向下的桶型
热静力型：依靠液体温度的变化而动作，包括：
双金属片：敏感原件为双金属片
蒸汽压力式：敏感原件为波纹管或墨盒，内部充入挥发性液体
热动力型：依靠液体的热动力学性质的变化而动作。
圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作
脉冲式：由于不同温度的凝结水通过两极串连节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。
疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀阀门的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

联系我们

上海雄工阀门有限公司

电话：021-31263381 (陈工)

传真：021-60298264

手机：13512135667

邮箱：xgfm021@163.com

地址：上海市嘉定区华亭工业园区1199号 网址：http://www.xgfmvalve.com

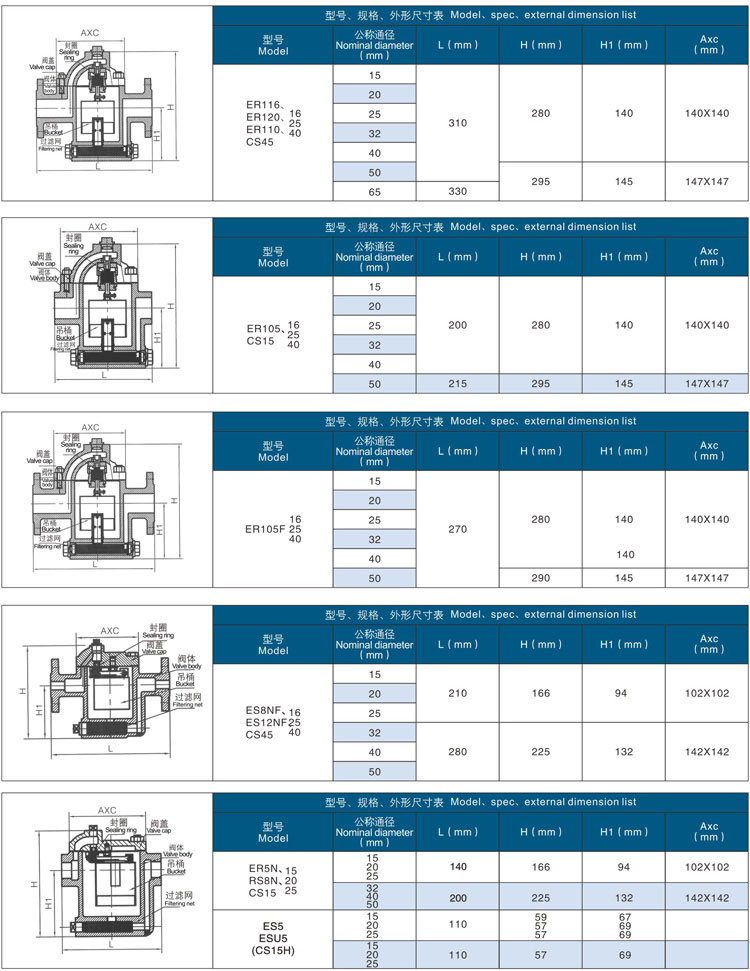

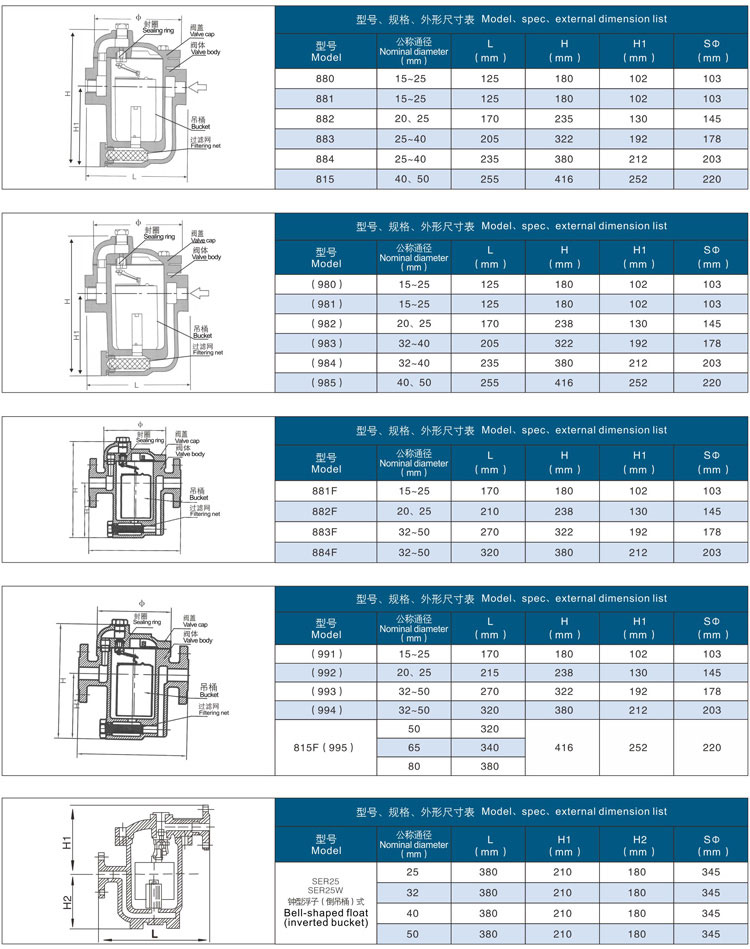

倒吊桶式疏水阀,钟形浮子式疏水阀参数尺寸图:
