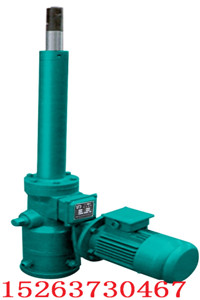

此推杆包括普通丝杆和滚珠丝杆两种传动选择

dtw型主要技术参数及外形尺寸

型号   功率kw 速度(mm/s)    行程s(mm)     l      lc     b      l1     l2     φa       φf     φe     φ4     h      i      c      e

              i      ii            min    max    min    max

dtw300 0.37   3.8    7.6    427+s  427+2s 245+s  245+s  245+2s 20     100    121       42     25     12     140    210    25     20     450

dtw500 0.75   2.63   5.3    488+s  488+2s 276+s  276+s  276+2s 20     100    121       44     35     14     150    210    25     20     500

dtw700 0.75   4.63   9.26   496+s  496+2s 283+s  283+s  283+2s 25     100    121       52     35     14     170    210    25     20     540

dtw1000       1.1    4.67   9.34   496+s  496+2s 283+s  283+s  283+2s 25     100       121    52     35     14     170    210    25     20     540

dtw1600       1.5    3.7    5.4    596+s  596+2s 263+s  263+s  263+2s 35     125       176    64     35     25     220    288    30     35     607

dtw2500       2.2    2.4    4.8    736+s  736+2s 360+s  360+s  360+2s 40     150       186    80     40     30     310    288    30     40     762

dtw4000       2.2-3  2.4    4.8    736+s  736+2s 360+s  360+s  360+2s 40     150       186    80     40     40     310    310    40     40     762

dtw5000       2.2-3  2.4    4.8    736+s  736+2s 360+s  360+s  360+2s 40     150       186    80     40     40     310    310    40     40     762

电动推杆按额定推力目前分为25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12个等级，按行程为100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，每种行程又有42或84，50或100，26.6或53.2两种速度。
