产品名称：	双联弹簧式安全阀	产品型号 ：	A37H、A43H、A38Y
驱动方式：	手动	连接形式 ：	法兰
结构形式：	双联弹簧式	密封材料：	硬质合金、不锈钢
压力范围：	1.6～4.0MPa	公称通径：	DN50-DN150
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

       双联弹簧式安全阀适用于工作工作温度≤350℃的蒸汽，空气等介质的设备和管路上，当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备和管路的安全运行。A37H、A43H、A38Y双联弹簧式安全阀适用于工作温度在-40～80℃的液化石油气的液相出口管上，当进出口压差0.5MPa时液化石油气能自动回流入罐。




二、A37H、A43H、A38Y双联弹簧式安全阀说明

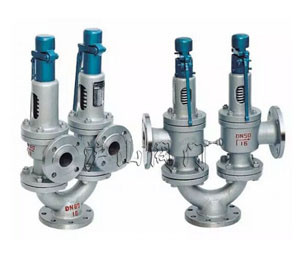

该阀门是在一个Y型接头上装设两个同样型号规格安全阀，基公称通径是指Y型接头进口通径，组合情况如下：

A37H型公称通径（mm）	80	100	125
相应的A47H型公称通径（mm）	65	80	100

A38Y型公称通径	80	100	150
相应的A48Y型公称通径DN（mm）	50	65	125

A43H型公称通径DN（mm）	50	80	100	150
相应的A47H型公称通径（mm）	32	50	80	125

三、A37H、A43H、A38Y双联弹簧式安全阀主要外形尺寸

型号	尺寸（mm）						重量（kg）
	DＮ	Ｌ	Ｌ１	Ｂ	ＤＮ	ｄｏ
16C A37H-25 40	80	145	310	205	65	2×50	68.7
	100	160	355	255	80	2×65	858.8
	125	170	380	380	100	2×80	148
16C A38Y-25 40	80	135	290	290	65	2×32	52.7
	100	170	350	350	80	2×50	81.8
	150	225	410	410	125	2×80	215
16C A43H-25 40	50	115	225	225	32	2×25	39
	80	135	285	285	50	2×40	52.7
	100	160	355	355	80	2×65	137.8
	150	190	410	41	100	2×80	213
